Toleranties in wielbouw: wat zeggen ze over de kwaliteit van een wielset?

Een wiel kan perfect recht lijken en toch verborgen tekortkomingen hebben. De kwaliteit van een wielset die jarenlang probleemloos presteert, zit vaak juist in details die voor de meeste fietsers niet zichtbaar zijn.

Bij professionele wielbouw spreken we daarom over gecontroleerde toleranties. Maar wat betekent dat precies? Welke toleranties zijn belangrijk bij een wielset? En waarom zegt een recht wiel niet altijd alles over de werkelijke kwaliteit?

In dit artikel leggen we uit waarom spaakspanning, spaakspanningsvariatie, kalibratie en meetrapporten zo belangrijk zijn voor een duurzame en betrouwbare wielset.

Wat zijn toleranties bij wielbouw?

Een tolerantie is de toegestane afwijking van een gewenste waarde.

Geen enkel onderdeel kan volledig perfect worden geproduceerd of opgebouwd. Daarom wordt binnen de techniek altijd gewerkt met toleranties: een meetbaar gebied waarbinnen een afwijking acceptabel is.

Bij wielbouw gaat het onder andere om:

• de spaakspanning;

• de spaakspanningsvariatie tussen alle spaken;

• de zijdelingse slag van het wiel;

• de hoogteslag van het wiel;

• de centrering van het wiel ten opzichte van de naaf.

Hoe kleiner deze afwijkingen zijn, hoe consistenter en nauwkeuriger het eindresultaat wordt.

Welke toleranties zijn zichtbaar voor de fietser?

De meeste fietsers beoordelen een wiel op wat ze direct kunnen zien.

Draait het wiel recht?
Loopt het wiel mooi rond?
Zit het wiel netjes in het midden van het frame of de vork?

Deze zichtbare eigenschappen zijn belangrijk. Ze geven een goede eerste indruk van hoe een wiel is opgebouwd. Toch vertellen ze niet het volledige verhaal.

Een wiel kan optisch recht zijn, maar intern alsnog grote verschillen in spaakspanning hebben.

Welke toleranties zie je niet?

Een van de belangrijkste kwaliteitsfactoren van een wiel is met het blote oog nauwelijks zichtbaar: de spaakspanning en vooral de variatie in spaakspanning.

Spaakspanningsvariatie geeft aan hoeveel verschil er zit tussen de spanning van individuele spaken. Hoe kleiner die variatie, hoe gelijkmatiger de krachten in het wiel worden verdeeld.

Juist deze onzichtbare toleranties bepalen in grote mate de duurzaamheid, stabiliteit en betrouwbaarheid van een wielset.

Wat is spaakspanning?

Iedere spaak in een wiel staat onder spanning. Samen zorgen de spaken ervoor dat de velg zijn vorm behoudt en belasting kan verwerken tijdens het fietsen.

Wanneer de gemiddelde spaakspanning te laag is, kan een wiel sneller spanning verliezen. Is de spanning te hoog, dan kunnen onderdelen zoals de velg, spaaknippels of spaken onnodig zwaar worden belast.

Een goede wielopbouw draait daarom niet alleen om voldoende spanning, maar vooral om de juiste spanning in combinatie met een gelijkmatige verdeling.

Wat is spaakspanningsvariatie?

Spaakspanningsvariatie is het verschil in spanning tussen de afzonderlijke spaken in een wiel.

Stel dat een wiel twintig spaken heeft. Wanneer tien spaken veel strakker staan dan de andere tien, kan het wiel alsnog perfect recht lijken. Toch is de belasting dan ongelijk verdeeld.

Dat kan leiden tot:

• hogere piekbelastingen;

• ongelijkmatige krachten in de velg;

• sneller spanningsverlies;

• verminderde stabiliteit;

• verhoogde kans op spaakbreuk.

Een wiel kan dus recht zijn, maar intern uit balans.

Waarom is spaakspanningsvariatie zo belangrijk?

Een eenvoudige vergelijking is die van een groep mensen die samen een zware tafel optillen. Wanneer iedereen evenveel kracht levert, wordt de belasting gelijk verdeeld. Wanneer een paar personen bijna al het gewicht dragen en anderen nauwelijks bijdragen, raken juist die zwaar belaste personen eerder vermoeid.

Bij een wiel werkt dat op dezelfde manier.

Hoe gelijkmatiger de spaakspanning verdeeld is, hoe beter het wiel de belasting kan opnemen. Daarom kijken professionele wielbouwers niet alleen naar de gemiddelde spaakspanning, maar vooral naar de variatie tussen individuele spaken.

Wanneer is spaakspanningsvariatie goed?

Er bestaat geen universele norm die voor iedere wielset hetzelfde is. Wel geldt een eenvoudige regel: hoe kleiner de variatie tussen de spaken, hoe consistenter en beter het wiel is opgebouwd.

In de praktijk komen we regelmatig spaakspanningsverschillen tot ongeveer 10% tegen, ook bij premium merken.

Voor iedere nieuwe wielset bouwen wij binnen 2,5% spaakspanningsvariatie. Daarmee werken we met uitzonderlijk nauwe toleranties en creëren we een zeer consistente wielopbouw.

Wanneer is een spaakspanningsmeting betrouwbaar?

Het bouwen van goede wielen vraagt om precisie. Meetapparatuur speelt daarbij een grote rol, maar niet iedere spaakspanningsmeter meet met dezelfde nauwkeurigheid.

Tussen verschillende spaakspanningsmeters kunnen duidelijke kwaliteitsverschillen zitten. Goedkopere of eenvoudigere meters geven vaak minder consistente waarden, zijn gevoeliger voor meetafwijkingen of bieden beperkte mogelijkheden voor nauwkeurig aflezen en controleren.

Ook bij hoogwaardige spaakspanningsmeters blijft regelmatige kalibratie noodzakelijk. Alleen dan weet je zeker dat de gemeten waarde overeenkomt met de werkelijkheid.

Waarom is kalibratie belangrijk?

Kalibratie betekent dat een meetinstrument wordt gecontroleerd aan de hand van een bekende referentie.

Wanneer een spaakspanningsmeter afwijkt, kan de werkelijke spaakspanning hoger of lager liggen dan de meting aangeeft. Dat hoeft niet direct zichtbaar te zijn, maar het kan wel invloed hebben op de balans, duurzaamheid en uiteindelijke kwaliteit van het wiel.

Consistente wielbouw begint daarom bij betrouwbare, controleerbare metingen.

Waarom verschilt de meting per type spaak?

Niet iedere spaak geeft dezelfde waarde op een spaakspanningsmeter. De vorm, dikte, het materiaal en de constructie van de spaak hebben invloed op de meetwaarde.

Om een meetwaarde om te zetten naar de daadwerkelijke spaakspanning in kilogram-force, oftewel kgf, zijn conversietabellen nodig.

Zeker met de opkomst van carbon spaken circuleren er online veel verschillende conversietabellen en referentiewaarden. Dat maakt nauwkeurig meten extra belangrijk. Een verkeerde tabel of onjuiste referentiewaarde kan leiden tot een verkeerde interpretatie van de werkelijke spaakspanning.

Meten is weten, maar alleen wanneer je zeker weet dat de meting klopt.

Hoe wij onze spaakspanningsmeters kalibreren

Wij vertrouwen niet blind op algemene conversietabellen. Met onze kalibratie-jig van GRS Engineering kunnen wij een spaak naar keuze opspannen naar de gewenste spanning.

Op basis daarvan controleren en kalibreren wij wekelijks onze spaakspanningsmeters. Zo bepalen wij de juiste referentiewaarden voor de specifieke spaken waarmee wij werken.

Dat betekent dat we niet alleen meten, maar ook controleren of onze metingen daadwerkelijk kloppen.

Waarom gecontroleerde toleranties leiden tot betere wielsets

Een nauwkeurig opgebouwde wielset ontstaat niet door ervaring alleen.

Het ontstaat door een combinatie van:

• reproduceerbare processen;

• betrouwbare meetapparatuur;

• wekelijkse kalibratie;

• gecontroleerde toleranties;

• objectieve kwaliteitscontrole;

• gedocumenteerde meetwaarden.

Daarmee kunnen we wielsets vandaag, volgende maand en volgend jaar volgens dezelfde hoge standaard opbouwen.

Onze werkwijze: meten, documenteren en transparant delen

Iedere wielset die onze werkplaats verlaat, wordt gecontroleerd en gedocumenteerd.

Daarbij meten we onder andere:

• spaakspanning;

• spaakspanningsvariatie;

• zijdelingse uitlijning;

• hoogteslag;

• centrering.

De resultaten worden vastgelegd in een meetrapport dat wordt meegeleverd bij oplevering.

Zo hoef je niet alleen te vertrouwen op kwaliteitsclaims. Je kunt zelf zien binnen welke toleranties jouw wielset is opgebouwd.

Transparantie als bewijs van kwaliteit

Veel eigenschappen van een wiel zijn voor de consument niet zichtbaar. Juist daarom vinden wij dat kwaliteit aantoonbaar moet zijn.

Niet door marketingtermen, maar door meetgegevens.

Wanneer een wielset wordt geleverd met gedocumenteerde toleranties, hoef je niet aan te nemen dat je wielset goed gebouwd is. Je kunt het zelf controleren.

Veelgestelde vragen over toleranties en spaakspanning

Wat betekent tolerantie bij wielbouw?

Een tolerantie is de toegestane afwijking van een gewenste meetwaarde. Bij wielbouw gaat het bijvoorbeeld om spaakspanning, zijdelingse slag, hoogteslag en centrering.

Waarom is spaakspanningsvariatie belangrijk?

Spaakspanningsvariatie bepaalt hoe gelijkmatig de krachten in een wiel worden verdeeld. Hoe kleiner de variatie, hoe consistenter en duurzamer het wiel doorgaans is opgebouwd.

Kan een wiel recht zijn maar toch slecht opgebouwd?

Ja. Een wiel kan optisch recht zijn, terwijl de spaakspanning ongelijk verdeeld is. Daardoor kunnen intern hogere piekbelastingen ontstaan, met meer kans op schade aan de velg, spanningsverlies of spaakbreuk.

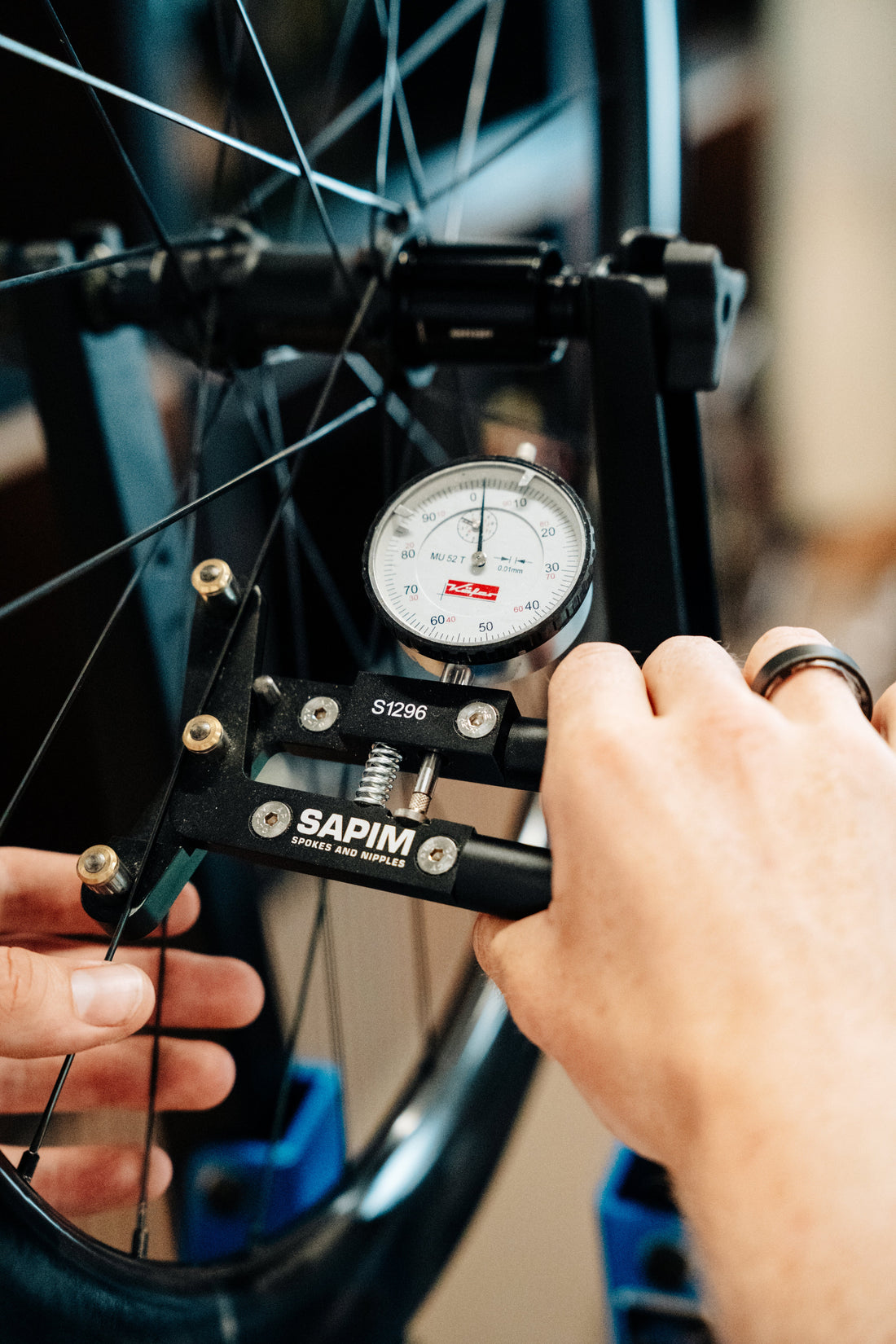

Hoe meet je spaakspanning?

Spaakspanning wordt gemeten met een spaakspanningsmeter. De gemeten waarde wordt vervolgens met een conversietabel omgerekend naar de daadwerkelijke spanning in kilogram-force, oftewel kgf.

Waarom moet een spaakspanningsmeter gekalibreerd worden?

Een spaakspanningsmeter kan afwijken. Door regelmatig te kalibreren aan de hand van een bekende referentie weet je of de gemeten waarde daadwerkelijk klopt.
